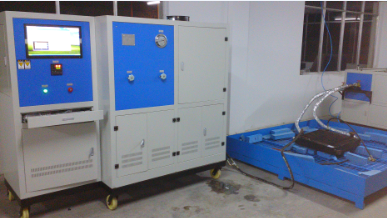

標題：太陽能水箱脈沖試驗臺
一、簡介
濟南思明特太陽能水箱脈沖試驗臺主要用于太陽能熱水器，太陽能系統、太陽能水箱、太陽能集熱管、集熱器等脈沖壓力試驗，滿足試驗標準：GB_T 19141-2011 家用太陽熱水系統技術條件 。 可連續進行8萬次水壓脈沖試驗，電腦實時顯示壓力曲線，打印報告，保存數據。同時可進行太陽能熱水系統的負壓試驗，可抽到-33kpa然后進行試驗。
二、太陽能水箱脈沖試驗臺基本參數
1. 試驗介質：水2. 脈沖壓力：0-1Mpa（可以調節）3. 壓力控制精度： ±0.5%FS4. 脈沖頻率：25-60 次/分 （可調）5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節可以按照貴公司要求進行。5. 試驗介質溫度：室溫（根據客戶要求）。5. 測試工位：1個。5. 負壓試驗壓力：-33kpa。
三、太陽能水箱脈沖試驗臺設備構成
本試驗臺由3 個主要部分組成：1． 液壓系統：循環泵、脈沖發生器。2． 試驗柜：主要用于安裝待試驗的被測件，調壓及系統壓力指示。3． 電器控制柜及計算機測試系統：啟動按鈕和儀表均安裝在操縱臺上，便于集中控制和監測情況，計算機系統可以采集試驗壓力波形、試驗次數、脈沖頻率等參數且具備報表打印功能，并有故障通告功能。
四、型號選擇
|
產品名稱 |
熱水器內膽脈沖試驗臺-脈沖試驗機 |
|
|
|
產品型號 |
SUP_TMC_1 |
|
|
|
基本原理 |
根據不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管輸送給試樣中，進行脈沖試驗。 |
|
|
|
性能參數 |
試驗壓力 |
0~1MPa（壓力可選） |
|
|
控壓精度 |
試驗壓力值上限的 2％，下限的-1％ |
|
|
|
壓力值分辨率 |
0.1MPa |
|
|
|
脈沖頻率 |
25-60次/分 |
|
|
|
試驗介質 |
水 |
|
|
|
操作方式 |
電腦控制 |
|
|
|
試樣安裝方式 |
螺紋連接 |
|
|
|
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，電腦控制 |
||
|
適用范圍 |
太陽能儲熱水箱,集熱器,集熱管 |
||
